Regulator prądnicy SSMe o mocy 45W można stosować do regulacji prądnic P9a montowanych w motocyklach Junak.
Regulator najlepiej umieścić w oryginalnej obudowie od regulatora Junaka
Instalacjia w motocyklu nie wymaga żadnych przeróbek poza połączeniem akumulatora z "-" na masie"

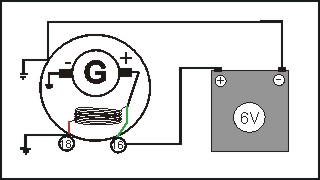

PRZYGOTOWANIE PRĄDNICY1.STOJAN-Spośród 3 wyprowadzeń oryginalnego stojana wybrać 2 wyprowadzenia pomiędzy którymi rezystancja wynosi ok.2,5-3,5 Ohm-To są wyjścia uzwojenia wzbudzenia. Trzecie wyjście (rezystor)izolujemy. 2.PODŁĄCZENIE STOJANA- 2 wyprowadzenia uzwojenia stojana podłączyć wg schematu 1 |
|
3.MAGNESOWANIE-Połączyć wyprowadzenie "18" z masą prądnicy, podłączyć akumulator "+" do "16" i "-" do korpusu na 1 SEKUNDĘ , w celu namagnesowania z "-" na masie. UWAGA wirnik musi obracać się zgodnie ze strzałką na obudowie(jeżeli obraca się w przeciwną stronę- zamienić miejscami wyprowadzenia stojana i ponownie podłączyć do zasilania). |
|

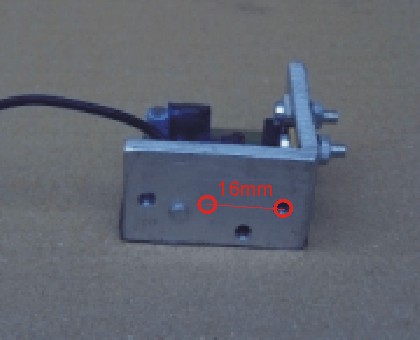

MONTAŻ REGULATORAMOCOWANIE- w korpusie regulatora wywiercić dodatkowy otwór z gwintem M4 wg. rysunku 3- korpus regulatora połączyć w obudowie wkrętami z wyprowadzeniem 16 |
|

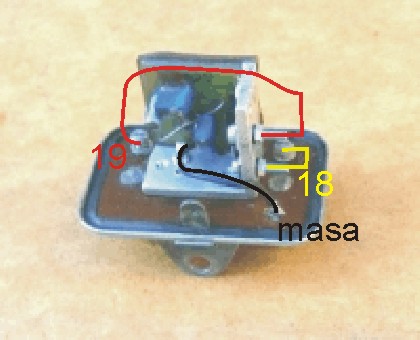

3.Podłączyć regulator wg rysunku 4. |
